Nova versão VariCAD 2026-2.0

cadsoft

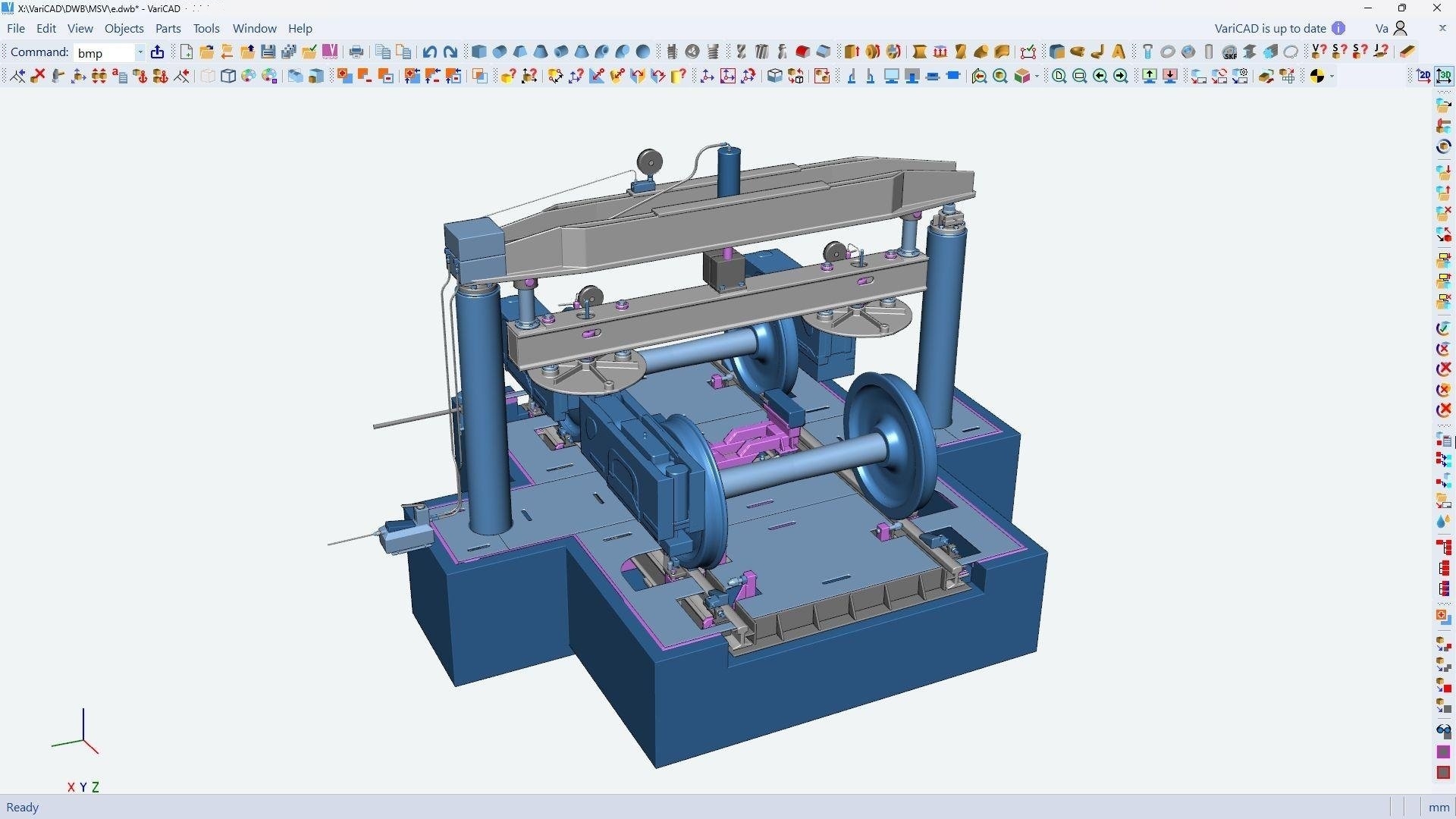

Foi lançada uma nova versão do VariCAD 2026-2.0. Esta versão contém algumas funcionalidades adicionais nas transformações 3D de sólidos e cópia, bem como na criação de elementos básicos (como caixas, cilindros…) e operações predefinidas, como a furação de furos. Existem também melhoramentos dentro do trabalho com sólidos 3D, carregados a partir de um ficheiro STL. Existe também uma opção para juntar sólidos. No 2D, existe uma nova possibilidade na criação de linhas de construção.. Existem além disso, novas opções na edição de atributos de blocos 2D e melhoramentos ao arregar dimensões 2D, a partir de ficheiros DWG/DXF.

Transformações de Sólidos 3D.

Para rotação de sólidos, existe agora uma opção extra que serve para a definição de ângulos - a partir do número total de cópias, num círculo completo. É possível também de forma muito conveniente, alterar  eixo de rotação. Podemos também, trocar para rotação e translação em conjunto. Esta funcionalidade permite a cópia de objetos ao longo de uma hélice. Para translações 3D, podemos selecionar quer o comprimento do vector como uma distância entre cada cópia, ou uma distância a partir do início até o fim da transformação.

Criação 3D de Sólidos Básicos e Operações Predefinidas.

Podemos criar elementos sólidos básicos, como uma caixa, um cilindro, um cone...a partir de uma tabela de dimensões, onde é possível selecionar uma opção para acedermos à modificação de dimensões no espaço 3D. Enquanto a localizar um novo sólido, também pode fazer modificações adicionais nas dimensões 3D e voltar à localização. Isto é possível não apenas para sólidos básicos mas também para a localização de uma ferramenta na furação de furos e outras operações similares. Mais, para estas operações Booleanas predefinidas, deixa de ser necessário inserir um valor de excesso para a ferramenta, durante as primeiras definições de dimensão.

Sólidos 3D carregados de STL.

Os sólidos carregados a partir de STL e/ou STEP, descritos apenas por faces triangulares planas, têm utilização limitada. A nova versão é mais rápida no cálculo de volumes ou áreas de superfície. Uma vez que todas as faces são planas e todas as curvas são linhas simples, esses objetos não contêm círculos reais. No entanto, os círculos são bastante comuns como extremidades circulares de orifícios ou cilindros externos. A nova versão permite definir o centro do círculo, o diâmetro ou o eixo do círculo por três pontos. No caso de objetos STL, todos os três pontos devem estar localizados nos pontos finais de ligação das faces - por outras palavras, nos vértices dos polígonos que substituem círculos reais.

União de Sólidos num Único Objeto.

O VariCAD permite unir sólidos sem cálculos de interseções. A nova versão permite ligar vários objetos num único, de uma só vez. Esses objetos podem ser selecionados clicando neles, por uma área retangular ou por qualquer outro método.

Novas Funcionalidades 2D.

No 2D, é possível criar linhas de construção em torno de um ou vários objetos. Essas linhas estão localizadas em XY min/max - exatamente ou com deslocamento opcional. Assim, podemos criar um retângulo ao redor. Outros recursos adicionais, estão na criação/edição de atributos de blocos 2D. Para carregar desenhos 2D de DWG/DXF, a nova versão cria textos de dimensões complexas definidos com exatidão. Isso significa textos contendo várias extensões, principalmente tolerâncias superiores e inferiores e partes de texto semelhantes. Agora funciona para dimensões 2D de várias fontes - não apenas do Autocad.

Alterar Unidades do VariCAD 2D/3D

A função de alteração de unidades, foi melhorada nesta nova versão.
